Drukowanie 3D z nylonu na zamówienie dla funkcjonalnych prototypów z nitkami

W przypadku wczesnych testów produktu, prototyp często musi zrobić więcej niż tylko odtworzyć kształt modelu CAD. Inżynierowie mogą potrzebować wkręcić go do elementu sprzężenia, sprawdzić otwór,oceniać powierzchnię instalacyjną lub po prostu wielokrotnie obsługiwać część podczas rozwoju.

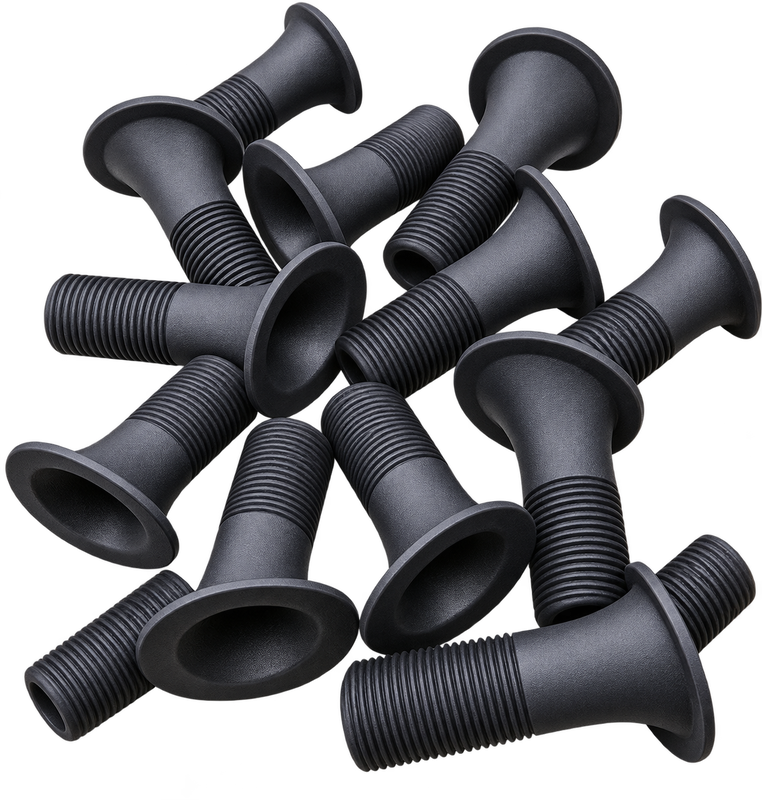

Ten projekt dla izraelskiego klienta20 zestawów czarnych części z nylonu na zamówieniewyprodukowane drukiem 3D do walidacji produktu.
Komponent ma charakterystyczną geometrię funkcjonalną: długa zewnętrzna sekcja z przędzeniami, pusty wewnętrzny przejście, zagórkowane ciało i szerokie otworzenie są zintegrowane w jedną część.Zamiast inwestować w narzędzia, zanim projekt zostanie w pełni oceniony, klient najpierw wykorzystał wydrukowane części z nylonu, aby wprowadzić koncepcję w formę fizyczną i sprawdzić, jak działa z resztą produktu.


Szczegóły projektu

Część z przędzą z większą zaangażowaniem niż się wydaje

Na pierwszy rzut oka wygląda to jak stosunkowo prosty rurowaty element.
Duża część ciała pokryta jest zewnętrzną nicią, której środek pozostaje otwarty, a przeciwny końcówka stopniowo rozszerza się w szeroki, cienki płaszcz.Nie ma oddzielnego połączenia między tymi elementami, rury, przejścia i końca rozszerzonego wszystkie należą do tej samej geometrii ciągłej.
Dla prototypu to ważne.
Klient nie oceniał czterech niezależnych cech.cała część zachowuje się jak jeden składnik, zwłaszcza gdy są one zainstalowane lub dopasowane do sąsiednich części.
Produkcja bezpośrednio z modelu 3D klienta pozwoliła przetestować projekt bez upraszczania geometrii w oparciu o formę lub konwencjonalną metodę produkcji.


Dlaczego czarny najlon dla tego prototypu?

Różne materiały prototypowe odpowiadają na różne pytania inżynieryjne.
W przypadku elementów, które mają być obsługiwane, montowane i wykorzystywane do wstępnych badań funkcjonalnych,Części z nylonu drukowane 3Dmoże zaoferować przydatną alternatywę.
Nylon jest powszechnie uważany za komponent prototypowy ze względu na jego kombinację wytrzymałości, stosunkowo niskiej wagi i odporności na codzienne obsługiwanie.Jest również dobrze dostosowany do wielu geometrii, które w przeciwnym razie wymagałyby kilku rozważań produkcyjnych na etapie prototypu.
W tym przypadku klient chciał20 zestawów do walidacji zamiast części produkowanych seryjnieDrukowanie nylonowe pozwoliło projektowi zachować elastyczność podczas oceny projektu.
Jeżeli po badaniu należy zmienić nitkę, grubość ściany, wewnętrzne otwory lub kołnierze, model CAD może zostać zrewidowany przed produkcją kolejnej partii.


Zewnętrzna nitka jest częścią prototypu

Długa nić zewnętrzna jest jedną z najważniejszych cech widocznych na tych komponentach.
Wątki na wydrukowanych częściach 3D muszą być traktowane inaczej niż dekoracyjne szczegóły powierzchni.rozdzielczość druku i element sprzężenia.
Przędza, która musi jedynie wykazać się montażem, różni się również bardzo od pręta, który powinien wytrzymać określone obciążenie produkcyjne.
Z tego powodu naszeusługa druku 3D z najlona na zamówienieZaczyna się od rzeczywistego zastosowania klienta, zamiast zakładać, że każda nić CAD może być traktowana w ten sam sposób.
W przypadku takiej partii,wytwarzanie zębkowej funkcji wraz z ciałem daje zespołowi inżynierskim fizyczny sposób oceny interfejsu przed podjęciem decyzji, czy coś musi ulec zmianie.


Geometria pustka bez obróbki z materiału stałego

Otwarte centrum jest jeszcze jedną cechą, która sprawia, że ta część jest interesująca dla produkcji dodatków.
Jeśli podobny prototyp zostałby wykonany z twardych tworzyw sztucznych, konieczne byłoby usunięcie znacznej ilości materiału, aby stworzyć wewnętrzny przejście i zewnętrzną formę.Należy również wziąć pod uwagę dostęp do narzędzi oraz związek między powierzchnią koniową a cienką flansą.
Druk 3D podchodzi do geometrii inaczej.
Komponent jest tworzony z modelu cyfrowego, a nie poprzez odcinanie bloku stałego.skrzyżowane przejścia i zintegrowane cechy, podczas gdy projekt wciąż się rozwija.
Nie oznacza to, że drukowanie 3D automatycznie zastępuje obróbkę CNC.CNC może być lepszym wyborem.
WEtap walidacji 20-setJednakże bardziej istotnym wymogiem była elastyczność.


Co 20 zestawów prototypu może powiedzieć klientowi?

Jeden prototyp może udowodnić, że projekt może istnieć fizycznie.
Z 20 dostępnymi zestawami klient może wykorzystać wiele komponentów podczas montażu i oceny, zamiast polegać na jednej starannie przetwarzanej próbce.
W zależności od zastosowania takie części mogą być używane do kontroli:

• z przędzą z elementami łączącymi;
• całkowitą powierzchnię instalacji;
• wymiary wewnętrznego otworu i przejścia;
• położenie obudowy i obszar kontaktu;
• dopuszczalność do montażu;
• obsługa i podstawowe zachowanie funkcjonalne;
• spójność między kilkoma częściami prototypu.

Co najważniejsze, każdy problem znaleziony na tym etapie może zostać zwrócony do projektu CAD, zanim projekt stanie się droższy do zmiany.


Od danych CAD 3D do czarnych części z nylonu

To elementy niestandardowe, nie standardowe przyrządy z nylonu.
Produkcja rozpoczyna się zatem odPliki CAD 3D i wymagania projektowePrzeglądamy geometrię z myślą o zamierzonym celu prototypu, zwracając szczególną uwagę na cechy, które mogą mieć wpływ na drukowanie lub późniejsze montaż.
W przypadku takiego elementu przegląd może obejmować zewnętrzną nitkę, minimalne sekcje ścian, przejście pustkowe, cienką flansę, zakrzywione przejście i obszary sprzężenia.
Po wyprodukowaniu części przed międzynarodową wysyłką są one czyszczone, sprawdzane i organizowane zgodnie z zamówieniem klienta.
Ten rodzaj przepływu pracy pozwala nam wspierać zagraniczne zespoły inżynieryjne, które potrzebują czegoś od kilku próbek rozwoju do małej partiiniestandardowe części z nylonu wydrukowane 3D.


Drukowanie 3D z nylonu dla części funkcjonalnych o niskiej objętości

Projekty takie jak ten leżą pomiędzy wizualnym prototypem a pełną produkcją.
Klient już potrzebuje rzeczywistych części, ale ich ilość jest wciąż zbyt niska lub projekt zbyt wczesny, aby uzasadnić natychmiastowe zaangażowanie w produkcję narzędzi.szybkie prototypowanie nylonowe i drukowanie 3D o niskiej objętościmoże być szczególnie przydatne.
Typowe zastosowania obejmują elementy z nićami, uchwyty, klipsy, kanały, części ochronne, złącza, osłony mechaniczne i inne geometrie niestandardowe stosowane podczas tworzenia produktu.
Prawidłowy proces zależy od tego, co musi osiągnąć element.ilość i ostateczne zastosowanie należy rozważyć przed rozpoczęciem produkcji.


Usługa druku 3D z nylonu od YS Precision

W tym projekcie izraelski klient nie potrzebował jeszcze tysięcy części formowanych.20 zestawów czarnych elementów z nylonu, aby sprawdzić, czy projekt działał zgodnie z zamysłem.
Długa zewnętrzna nitka, puste środkowe i geometryczne kołnierze mogą być produkowane razem jako jeden element,dostarczanie fizycznych części klientowi do następnej rundy oceny produktu bez zobowiązania się do wyposażenia w narzędzia na wczesnym etapie.
YS Precision zapewniaUsługi druku 3D z nylonu do prototypów niestandardowych i części funkcjonalnych o niskiej objętości, wspieranie zagranicznych programistów produktów od początkowych plików CAD poprzez produkcję prototypów i walidację małych partii.
Jeśli opracowujesz element z nylonu zWęzeł, struktury puste, cienkie elementy lub inne geometrie niestandardowe, wyślij nam plik 3D CAD wraz z ilością i przeznaczeniem. Możemy przejrzeć część i ustalić, czy drukowanie 3D nylon jest odpowiednie dla bieżącego etapu projektu.
