कस्टम औद्योगिक उपकरण भागों के लिए पॉलीकार्बोनेट सीएनसी मशीनिंग

इस परियोजना में शामिल था कस्टम संरचनात्मक घटक के लिए पॉलीकार्बोनेट सीएनसी मशीनिंग का उपयोग औद्योगिक उपकरण में किया गया। लगभग 30 भाग आवश्यक थे, प्रत्येक घटक का माप लगभग 250 × 150 × 50 मिमी था और संयुक्त राज्य अमेरिका को भेजा गया।

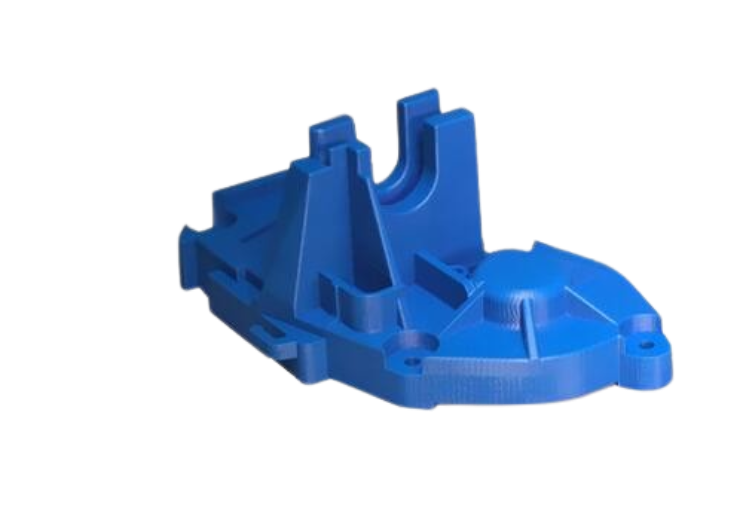

भाग का पदचिह्न अपेक्षाकृत छोटा है लेकिन संरचना अत्यधिक त्रि-आयामी है। एक चौड़ा आधार कई उभरे हुए वर्गों का समर्थन करता है, जिसमें यू-आकार की विशेषताएं, सुदृढीकरण रिब, माउंटिंग बॉस, छेद, पॉकेट और स्थानीय अवतल क्षेत्र शामिल हैं।

मशीनिंग की चुनौती मुख्य रूप से इन विशेषताओं की व्यवस्था से आती है। कुछ सतहें खुली और आसानी से सुलभ हैं, जबकि अन्य ऊंची दीवारों या संकीर्ण रिब के बीच स्थित हैं। विभिन्न फीचर ऊंचाइयां कटर और टूल-होल्डर क्लीयरेंस को भी प्रभावित करती हैं।

इस कम-मात्रा वाली परियोजना के लिए, सीएनसी मशीनिंग ने पीसी घटकों को सीधे ग्राहक के सीएडी डेटा से बिना समर्पित उत्पादन टूलिंग के उत्पादित करने की अनुमति दी।

परियोजना अवलोकन

एकाधिक ऊंचाइयां विभिन्न मशीनिंग क्षेत्र बनाती हैं

यह घटक एक साधारण सीएनसी मशीन वाले प्लास्टिक प्लेट या संलग्नक से काफी अलग है।

आधार विभिन्न ऊंचाइयों पर कई विशेषताओं का समर्थन करता है। एक छोर पर, दो लंबी यू-आकार की धाराएं आसपास की ज्यामिति से ऊपर उठती हैं। त्रिकोणीय और ऊर्ध्वाधर रिब इन क्षेत्रों को मुख्य निकाय से जोड़ते हैं, जबकि चौड़े गोल अनुभाग में कई माउंटिंग पॉइंट और अतिरिक्त उभरे हुए विशेषताएं होती हैं।

यह एक भाग के भीतर कई मशीनिंग क्षेत्र बनाता है।

खुले क्षेत्र बड़े कटिंग टूल को समायोजित कर सकते हैं, जबकि रिब और बॉस के आसपास संकीर्ण स्थान छोटे कटर की आवश्यकता हो सकती है। ऊंची दीवारों के बगल में निचली सतहों को कटिंग टूल और टूल होल्डर दोनों के लिए पर्याप्त क्लीयरेंस की आवश्यकता होती है।

इस तरह के भाग के लिए, मशीनिंग शुरू होने से पहले टूल एक्सेस पर विचार करने की आवश्यकता है, पूरे घटक में एक ही कटर रणनीति पर भरोसा करने के बजाय।

रिब और उभरी हुई दीवारों के बीच टूल एक्सेस

सुविधाओं के बीच की दूरी इस डिजाइन में सबसे महत्वपूर्ण विवरणों में से एक है।

एक बड़ा एंड मिल खुले क्षेत्रों से कुशलतापूर्वक सामग्री हटा सकता है, लेकिन कटर व्यास बारीकी से दूरी वाली रिब के बीच या छोटे बॉस के आसपास मशीनिंग करते समय एक सीमा बन जाता है।

टूल रीच एक और विचार है।

कुछ अवतल सतहें लंबी संरचनाओं के करीब स्थित होती हैं। इन क्षेत्रों तक पहुंचने के लिए एक लंबे टूल की आवश्यकता हो सकती है, लेकिन अत्यधिक टूल एक्सटेंशन मशीनिंग स्थिरता को कम कर सकता है।

इसलिए मशीनिंग योजना को सामग्री हटाने, कटर व्यास, टूल रीच और स्थानीय फीचर एक्सेस को संतुलित करने की आवश्यकता है।

यह एकीकृत रिब, समर्थन और माउंटिंग ज्यामिति के साथ पॉलीकार्बोनेट भागों को सीएनसी मशीनिंग में।

माउंटिंग और लोकेटिंग फीचर्स को ड्राइंग-आधारित नियंत्रण की आवश्यकता है

औद्योगिक उपकरण घटक के लिए, हर आयाम समान कार्यात्मक महत्व नहीं रखता है।

समग्र प्रोफ़ाइल में एक सहनशीलता आवश्यकता हो सकती है, जबकि चयनित छेद, लोकेटिंग क्षेत्र या मिलान सतहें असेंबली के लिए अधिक महत्वपूर्ण हो सकती हैं।

उदाहरण के लिए, यू-आकार के अनुभागों में अन्य घटकों के साथ इंटरफेस होने की संभावना है, हालांकि उनके सटीक कार्य की पुष्टि केवल ग्राहक के डिजाइन से ही की जा सकती है।

इस कारण से, निर्माण को 2डी तकनीकी ड्राइंग के साथ 3डी सीएडी मॉडल का पालन करना चाहिए, विशेष रूप से जहां महत्वपूर्ण आयाम या मिलान विशेषताएं पहचानी जाती हैं।

यह उन सतहों पर अनावश्यक रूप से तंग सहनशीलता लागू करने से भी बचाता है जो अंतिम असेंबली को प्रभावित नहीं करती हैं।

कार्यात्मक भागों के लिए पॉलीकार्बोनेट की सीएनसी मशीनिंग

पॉलीकार्बोनेट को अक्सर पारदर्शी कवर और खिड़कियों से जोड़ा जाता है, लेकिन इसका उपयोग कार्यात्मक यांत्रिक घटकों के लिए भी किया जाता है।

पीसी कई औद्योगिक अनुप्रयोगों के लिए उपयोगी मजबूती और प्रभाव प्रतिरोध प्रदान करता है। इसे ब्रैकेट, समर्थन, उपकरण घटकों और अन्य कस्टम भागों में सीएनसी मशीन किया जा सकता है जहां सामग्री गुण डिजाइन के अनुकूल होते हैं।

मशीनिंग की स्थिति अभी भी मायने रखती है।

गर्मी को पीसी सीएनसी मशीनिंग के दौरान नियंत्रित किया जाना चाहिए, विशेष रूप से छोटे रिब, किनारों और संकीर्ण विशेषताओं के आसपास। उपयुक्त टूलिंग और कटिंग पैरामीटर स्थानीय ज्यामिति पर अनावश्यक तनाव डाले बिना स्वच्छ विशेषताएं उत्पन्न करने में मदद करते हैं।

उत्पादन से पहले ग्राहक के सामग्री विनिर्देश से विशिष्ट पॉलीकार्बोनेट ग्रेड की भी पुष्टि की जानी चाहिए।

उत्पादन टूलिंग के बिना 30 टुकड़े

ग्राहक को लगभग 30 घटकों की आवश्यकता थी।

विशेष औद्योगिक उपकरणों के लिए, इस प्रकार की मात्रा असामान्य नहीं है। एक मशीन निर्माता को हजारों समान ढाले हुए भागों के बजाय दसियों कस्टम घटकों की आवश्यकता हो सकती है।

सीएनसी मशीनिंग घटकों को पहले इंजेक्शन मोल्ड का उत्पादन किए बिना सीधे वर्तमान डिजाइन से निर्माण करना संभव बनाती है।

यह उपकरण विकसित होने पर लचीलापन भी प्रदान करता है। एक संशोधित माउंटिंग स्थिति, क्लीयरेंस क्षेत्र या समर्थन सुविधा को भविष्य के बैच के लिए सीएडी डेटा में शामिल किया जा सकता है।

इस कारण से, कस्टम मशीनरी, स्वचालन उपकरण और विशेष औद्योगिक प्रणालियों के लिए कम-मात्रा प्लास्टिक सीएनसी मशीनिंग पर अक्सर विचार किया जाता है।

कस्टम पॉलीकार्बोनेट सीएनसी मशीनिंग सेवाएं

वाईएस प्रिसिजन ग्राहक-आपूर्ति सीएडी मॉडल और तकनीकी ड्राइंग से निर्मित कस्टम औद्योगिक भागों के लिए प्लास्टिक सीएनसी मशीनिंग सेवाएं प्रदान करता है।

इस तरह की ज्यामिति वाले पॉलीकार्बोनेट घटकों के लिए, विनिर्माण समीक्षा पर ध्यान केंद्रित किया जा सकता है:

• रिब और ऊर्ध्वाधर दीवारों के बीच पहुंच;
• विभिन्न फीचर ऊंचाइयां और पॉकेट गहराई;
• कटर व्यास और टूल रीच;
• माउंटिंग और लोकेटिंग क्षेत्र;
• महत्वपूर्ण ड्राइंग आयाम;
• सामग्री ग्रेड;
• आवश्यक मात्रा।

पॉलीकार्बोनेट के अलावा, इंजीनियरिंग प्लास्टिक सहित सीएनसी मशीनिंग उपलब्ध है एबीएस, पोम/डेल्किन, नायलॉन, पीईईके, पीईआई, पीटीएफई और पीएमएमए।

कस्टम पॉलीकार्बोनेट सीएनसी भागों की आवश्यकता है?

यदि आप पॉलीकार्बोनेट सीएनसी मशीनिंग, कस्टम पीसी पार्ट्स या कम-मात्रा सीएनसी प्लास्टिक घटकों की सोर्सिंग कर रहे हैंऔद्योगिक उपकरणों के लिए, समीक्षा के लिए हमें अपनी ड्राइंग भेजें।

कोटेशन के लिए, कृपया प्रदान करें:

3डी सीएडी + 2डी ड्राइंग + सामग्री ग्रेड + मात्रा + महत्वपूर्ण सहनशीलता + सतह आवश्यकताएं

अन्य भागों के साथ असेंबल होने वाले घटकों के लिए, महत्वपूर्ण माउंटिंग, लोकेटिंग और मिलान सुविधाओं की पहचान करना हमें विनिर्माण आवश्यकताओं की अधिक सटीक समीक्षा करने में मदद करता है।

वाईएस प्रिसिजन कस्टम सीएनसी मशीन वाले पॉलीकार्बोनेट और इंजीनियरिंग प्लास्टिक भागों का समर्थन करता हैविदेशी इंजीनियरिंग और खरीद टीमों के लिए।
