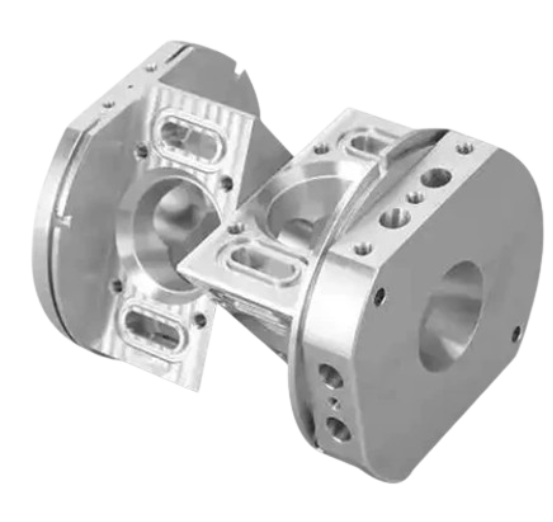

5-assige CNC-bewerking voor hoogprecisie-roboticakomponenten

Van technische validatie tot betrouwbare productie in kleine hoeveelheden

Het ontwikkelen van robotapparatuur vereist veel meer dan het bewerken van afzonderlijke onderdelen.de consistentie van de productie van het eindsysteem rechtstreeks beïnvloeden.

Voor roboticafabrikanten gaat de reis van concept tot productie vaak gepaard met verschillende ronden van validatie, technische verfijning,en productie optimalisatie voordat een ontwerp klaar is voor productie.

BijYS-precisieIn plaats van tekening te bewerken, helpen we engineeringteams met het valideren van ontwerpen, het optimaliseren van productiestrategieën,en een stabiel productieproces op te zetten.

Dit project toont aan hoe een complexe roboticacomponent is geëvolueerd van een vroeg prototype tot een succesvolleProgramma voor de productie van kleine hoeveelheden van 100 stuksDe Commissie heeft de Commissie verzocht om een5-assige CNC-bewerking.

Specificaties van het project

Ontwikkelingsreis

Dit project was niet klaar voor productie toen we voor het eerst betrokken werden.

In plaats van een voltooid ontwerp te ontvangen, gingen we tijdens de productontwikkeling met de klant mee en ondersteunden we verschillende ronden van technische validatie.

Het project ging door de volgende fasen:

Productontwerp

↓

Validering van prototypes (2 delen)

↓

Montageproeven

↓

Ingenieursfeedback

↓

Optimalisatie van het ontwerp

↓

Tweede prototype (5 delen)

↓

Optimalisatie van het productieproces

↓

Goedkeuring van de productie

↓

100 Precieze onderdelen

Elke ontwikkelingsfase leverde waardevolle technische feedback op die zowel de prestaties van het product als de productiestabiliteit verbeterde.

Tegen de tijd dat de productie begon, was het bewerkingsproces volledig geoptimaliseerd voor herhaalbaarheid en consistente kwaliteit.

Ingenieursproblemen

Hoewel dit robotartikel relatief compact was, had het een aantal uitdagende productieproblemen.

Complexe meerzijdige bewerking

Het onderdeel bevatte bewerkingsfuncties op meerdere oppervlakken, waaronder precisie gaten, montage-interfaces, diepe holtes en vrije oppervlakken.

Het handhaven van nauwkeurige positieverhoudingen tussen deze kenmerken vereiste een bewerkingsstrategie die instelingsveranderingen tot een minimum kon beperken en cumulatieve positioneringsfouten kon beheersen.

Functionele kenmerken met hoge precisie

Niet alle afmetingen vereisen dezelfde nauwkeurigheid.

Verscheidene functionele afmetingen die rechtstreeks van invloed zijn op de prestaties van de montage vereisen toleranties van± 0,005 mm, terwijl andere precisie-elementen werden gecontroleerd binnen± 0,01 mm.

Tijdens de technische herziening,Ons team werkte nauw samen met de klant om te bepalen welke afmetingen functioneel kritisch waren en welke kunnen worden gecontroleerd met behulp van standaard precisiebewerking.

Deze aanpak zorgde ervoor dat de bewerkingsmiddelen werden geconcentreerd waar de precisie het belangrijkst was, waardoor zowel de productie-efficiëntie als de betrouwbaarheid van de assemblage werden verbeterd.

Kwaliteit van het cosmetische oppervlak

De klant verlangde dat de afgewerkte onderdelen uitstekende cosmetische kwaliteit vertoonden.

Zichtbare oppervlakken moesten vrij blijven van krassen, buizen, slagmerken en manipulatiebeschadigingen tijdens het bewerken, inspecteren en internationaal transport.

Ingenieurswetenschappen voor programmeren

Voordat we CNC-gereedschapspadjes maakten, voerde ons ingenieursteam een uitgebreide productie-review uit.

In plaats van te vragen of het onderdeel bewerkbaar was, concentreerden we ons op hoe we het herhaaldelijk konden produceren met een stabiele kwaliteit.

De technische beoordeling omvatte:

• Fabricage haalbaarheidsanalyse
• Evaluatie van de verzamelrelatie
• Datumselectie
• Optimalisatie van het ontwerp van de armaturen
• Tools toegankelijkheidsbeoordeling
• Bewerkingssequentieplanning
• Strategie inzake tolerantie
• Verplichtingen inzake oppervlakteafwerking
• Inspectieplanning

Deze eerste ingenieursbenadering verminderde het productierisico aanzienlijk voordat de bewerking zelfs maar begon.

Continu procesoptimalisatie

Complexe onderdelen bereiken zelden een ideaal productieproces tijdens de eerste bewerkingspoging.

Tijdens de ontwikkeling van de prototypes hebben onze ingenieurs het productieproces voortdurend verfijnd door de bewerkingsprestaties en feedback van klanten te analyseren.

De verbeteringen in het proces omvatten:

Geoptimaliseerde werktuigpaden

Vermindering van onnodige werktuigbewegingen en verbetering van de bewerkingsstabiliteit.

Verbeteringen van de armaturen

Verbetering van de herhaalbaarheid van de positionering bij meerzijdige bewerking.

Optimalisatie van de snijdparameter

Het evenwicht tussen bewerkingsdoeltreffendheid en dimensionale stabiliteit.

Verfijning van de oppervlakkigheid

Verbetering van de bewerkingsomstandigheden om gladere cosmetische oppervlakken te bereiken.

Deze voortdurende verbeteringen hebben geleid tot een productieproces dat gedurende de gehele productie aan zowel dimensionale als cosmetische eisen kan voldoen.

Waarom 5-assige CNC-bewerking?

Voor dit robotica-onderdeel werd niet alleen de vijfassige bewerking geselecteerd omdat de geometrie complex was.

Het werd geselecteerd omdat het de meest betrouwbare methode bood voor het controleren van positie-nauwkeurigheid over meerdere bewerkingsvlakken.

In vergelijking met de conventionele bewerking leverde de 5-assige technologie:

• Minder bewerkingen
• Verminderde cumulatieve positiefout
• Betere positieverhoudingen tussen kritieke kenmerken
• Verbeterde bewerking van vrije oppervlakken
• Grotere dimensionale herhaalbaarheid
• Een hogere consistentie van de productie

Deze voordelen waren met name belangrijk voor onderdelen die±0,005 mm kritische tolerantiesen±0,01 mm algemene nauwkeurigheid.

Van prototype tot productie

Na goedkeuring van de tweede fase van de validatie werd het productieproces gestandaardiseerd.

Elke productiecomponent volgde een gecontroleerde workflow:

Materiaalinspectie

↓

5-assige CNC-bewerking

↓

Inspectie in gang

↓

Vervaardiging

↓

Inspectie van het uiterlijk

↓

Beschermende verpakkingen van schuim

↓

Internationale verzending

Door zowel het ontwerp als het productieproces vóór de productie te valideren, konden we een stabiele kwaliteit bereiken in alle100 componenten.

Bescherming van nauwkeurigheid tijdens de scheepvaart

De kwaliteit van de vervaardiging mag tijdens het vervoer nooit worden aangetast.

Omdat de klant een onberispelijke cosmetische verschijning vereiste, ontwikkelde YS Precision speciaal voor dit project een beschermende schuimverpakking op maat.

Elk onderdeel werd afzonderlijk ondersteund om beweging en contact tijdens de verzending te voorkomen.

Deze verpakkingsoplossing beschermde precisiebewerkte oppervlakken tegen krassen, botschade en cosmetische defecten, zodat elk onderdeel klaar was voor montage.

Productieresultaten

De voltooide productiepartij heeft:

• Critische functionele afmetingen worden binnen± 0,005 mm
• Algemene nauwkeurigheidskenmerken die binnen± 0,01 mm
• Uitstekende meerzijdige bewerkingsnauwkeurigheid
• Glanzige oppervlakte van vrije vorm
• Betrouwbare samenstellingsconsistentie
• Schramvrij cosmetisch uiterlijk
• Stabiele herhaalbaarheid van de productie
• Beveiligde exportverpakkingen

Het belangrijkste is dat de klant de assemblage succesvol heeft voltooid zonder extra montage of wijziging, waardoor zowel de bewerkingsstrategie als het technische herzieningsproces zijn gevalideerd.

Wat we van dit project hebben geleerd

Elk complex productieproject levert waardevolle technische inzichten op.

Dit project versterkte een aantal kernprincipes:

• Vroege technische herziening vermindert het productierisico.
• De validatie van prototypes versnelt het succes van de productie.
• Doorlopende procesoptimalisatie verbetert de herhaalbaarheid.
• De stabiliteit van de bevestiging is essentieel voor nauwkeurige meerzijdige bewerking.
• Critische toleranties moeten volgens de productfunctie worden geprioriteerd.
• Verpakkingen maken deel uit van de kwaliteitsborging, niet alleen van de logistiek.

Deze lessen blijven ons begeleiden bij het ondersteunen van klanten op het gebied van robotica, automatisering en precisie-engineering.

Waarom roboticabedrijven voor YS-precision kiezen

Wij geloven dat precisieproductie lang voor het bewerken begint.

Ons team ondersteunt klanten van productontwikkeling tot productie door technische expertise te combineren met geavanceerde productiecapaciteiten.

Tot onze diensten behoren:

• Ingenieursbeoordeling en DFM-analyse
• Ontwikkeling van prototypes
• Ondersteuning bij productvalidatie
• 5-assige CNC-bewerking
• CNC frezen en draaien
• Precieze bewerking van aluminium
• Productie in kleine hoeveelheden
• Afwerking van het oppervlak
• Uitgebreide kwaliteitsinspectie
• Gepaste exportverpakkingen
• Wereldwijde verzending

We produceren niet alleen onderdelen, we helpen engineeringteams om met vertrouwen producten te bouwen.

Begin met uw Robotics Productie Project

Of u nu een prototype in een vroeg stadium valideert of zich voorbereidt op een productie in kleine hoeveelheden, YS Precision biedt technische ondersteuning, precisiebewerking,de ontwikkeling van nieuwe technologieën en productie-expertise om het ontwikkelingsrisico te verminderen en de commercialisering van het product te versnellen.

Upload uw CAD-bestanden vandaag nog om een engineering review en productie offerte van ons team te ontvangen.
