ماشین‌کاری CNC آلومینیوم 6061-T6 برای قطعات با قاب باز

یک قطعه آلومینیومی فشرده می‌تواند هنگام حذف بیشتر مواد داخلی آن، ماشین‌کاری دشواری داشته باشد.

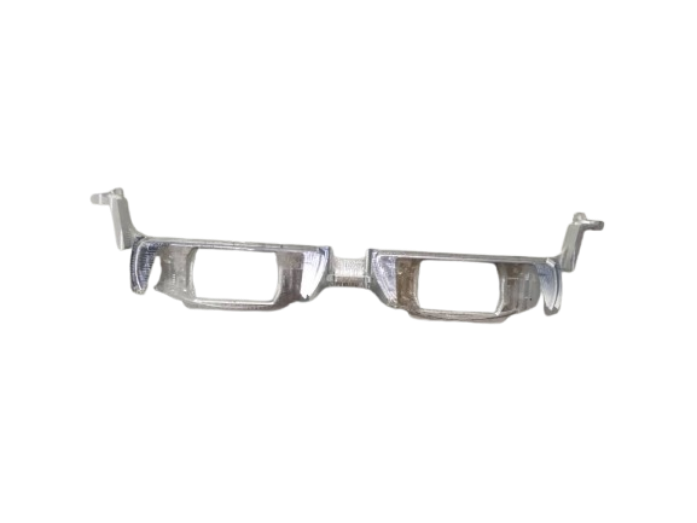

این قطعه سفارشی 120 × 40 میلی‌متری دارای دو دهانه مستطیلی، بخش‌های اتصال باریک و چندین زبانه نصب برجسته است. طراحی قاب باز آن وزن را کاهش می‌دهد اما مواد کمتری را برای پشتیبانی از قطعه در حین ماشین‌کاری باقی می‌گذارد.

ما 300 قطعه از آلومینیوم 6061-T6 را برای مشتری در ایالات متحده تولید کردیم. کل پروژه - از تأمین مواد و ماشین‌کاری CNC تا پولیش، سندبلاست و آندایزینگ - در عرض سه هفته تکمیل شد.

چالش اصلی تولید، اندازه کلی قطعه نبود. حفظ شکل و موقعیت بخش‌های قاب باریک در طول ماشین‌کاری، آماده‌سازی سطح دستی و پرداخت نهایی بود.

مشخصات پروژه

چرا ساختار باز برنامه ماشین‌کاری را تغییر داد

هنگامی که مواد داخل دو پنجره حذف شد، قاب باقی‌مانده کمتر سفت شد. این امر قطعه را نسبت به یک براکت آلومینیومی جامد با همان اندازه، حساس‌تر به فشار گیره و نیروهای برش کرد.

گیره کردن بیش از حد قطعه می‌تواند بخش‌های باریک را تغییر شکل دهد. ارائه پشتیبانی کم می‌تواند باعث لرزش در حین فرز شود و بر دهانه‌ها، لبه‌ها و ویژگی‌های نصب کوچک تأثیر بگذارد.

زبانه های برجسته نیز نیاز به توجه ویژه داشتند. از آنجایی که آنها از بدنه اصلی دور می‌شوند، نمی‌توانستند به عنوان نواحی گیره اصلی استفاده شوند. با این حال، موقعیت آنها باید ثابت می‌ماند زیرا احتمالاً بر نحوه تناسب قطعه نهایی با قطعات جفت شونده تأثیر می‌گذارند.

بنابراین برنامه ماشین‌کاری بر موارد زیر متمرکز بود:

• پشتیبانی از نواحی قوی‌تر قطعه کار؛
• حذف مواد از دهانه‌ها در مراحل کنترل شده؛
• اجتناب از نیروهای برش بیش از حد با نازک شدن قاب؛
• حفظ رابطه بین دهانه‌ها، سوراخ‌ها و زبانه ها؛
• محدود کردن گیره مکرر ویژگی‌های ظریف تکمیل شده.

هدف صرفاً ماشین‌کاری سریع قطعه نبود، بلکه ایجاد یک فرآیند تکرارپذیر برای کل دسته 300 قطعه بود.

حفظ یکنواختی در 300 قطعه

تولید اولین قطعه قابل قبول، رویکرد ماشین‌کاری را تأیید کرد، اما یکنواختی دسته نیازمند کنترل مداوم فرآیند بود.

در طول تولید، تغییرات در وضعیت ابزار، موقعیت فیکسچر یا فشار گیره می‌توانست به تدریج بر بخش‌های باریک تأثیر بگذارد. بنابراین، پروفیل اصلی، پنجره‌های مستطیلی، جزئیات جانبی و سوراخ‌های نصب در یک توالی برنامه‌ریزی شده ماشین‌کاری شدند.

مواد به تدریج حذف شد تا در طول عملیات اولیه پشتیبانی کافی باقی بماند. ویژگی‌های کوچکتر پس از ایجاد هندسه اصلی تکمیل شدند، بدون اینکه فشار غیرضروری به زبانه های برجسته وارد شود.

بررسی‌های ابعادی در طول تولید انجام شد، نه فقط پس از ماشین‌کاری تمام 300 قطعه. بازرسی بر روی پروفیل کلی، هندسه پنجره، موقعیت سوراخ‌های نصب و موقعیت نسبی زبانه های جانبی متمرکز بود.

این بازرسی میانی، خطر ارسال مشکل ابعادی به بخش تصفیه سطح را کاهش داد، جایی که بازسازی دشوارتر می‌شد و می‌توانست بر برنامه تحویل تأثیر بگذارد.

آماده‌سازی قطعات برای سندبلاست و آندایزینگ

فرآیند تصفیه سطح مشخص شده شامل پولیش، سندبلاست و آندایزینگ بود. در این پروژه، پولیش به عنوان یک مرحله آماده‌سازی کنترل شده، نه به عنوان پرداخت تزئینی نهایی استفاده شد.

پس از ماشین‌کاری CNC، پلیسه‌ها، لبه‌های تیز و علائم قابل توجه ابزار حذف شدند. مراقبت ویژه در اطراف دهانه‌های داخلی، دیواره‌های باریک و زبانه های کوچک انجام شد. پولیش بیش از حد در این نواحی می‌توانست لبه‌ها را گرد کند یا پروفیل را تغییر دهد.

پس از آماده‌سازی سطوح، قطعات سندبلاست شدند تا بافتی مات و یکنواخت ایجاد شود و سپس آندایز شدند.

سندبلاست می‌تواند ظاهر سطح را یکنواخت‌تر کند، اما نمی‌تواند خراش‌های عمیق، فرورفتگی‌ها یا پرداخت دستی ناهموار را پنهان کند. آندایزینگ ممکن است برخی از نواقص را آشکارتر کند. به همین دلیل، قطعات قبل از آزادسازی برای تصفیه سطح، از نظر بصری بررسی شدند.

این مرحله به جلوگیری از صرف زمان و هزینه اضافی برای آندایز کردن قطعاتی که هنوز شرایط سطح مورد نیاز را نداشتند، کمک کرد.

تکمیل مواد، ماشین‌کاری و پرداخت در سه هفته

برنامه سه هفته‌ای کل سفارش را پوشش داد، نه فقط مرحله ماشین‌کاری CNC. این شامل تأمین مواد 6061-T6، آماده‌سازی فرآیند، تولید دسته، پولیش، سندبلاست، آندایزینگ و بازرسی بود.

برای پیشبرد پروژه، ترتیب‌دهی ماشین‌کاری و تصفیه سطح از ابتدا هماهنگ شد.

توالی تولید شامل موارد زیر بود:

• بررسی نقشه‌های 2 بعدی و 3 بعدی مشتری؛
• سفارش و تأیید مواد 6061-T6؛
• آماده‌سازی فیکسچرها و برنامه‌های CNC؛
• ماشین‌کاری پروفیل‌ها، دهانه‌ها، سوراخ‌ها و ویژگی‌های نصب؛
• پلیسه گیری و پولیش قطعات ماشین‌کاری شده؛
• سندبلاست و آندایزینگ؛
• تکمیل بازرسی‌های ابعادی و ظاهری؛
• بسته‌بندی قطعات تکمیل شده برای صادرات به ایالات متحده.

زمان‌بندی تصفیه سطح از قبل به کاهش زمان انتظار بین فرآیندها کمک کرد و زمان کافی برای بازرسی نهایی قبل از حمل و نقل باقی گذاشت.

برای پروژه‌های با تاریخ تحویل ثابت، این هماهنگی می‌تواند به اندازه چرخه ماشین‌کاری اهمیت داشته باشد.

بازرسی پس از آندایزینگ

قطعات قبل و بعد از تصفیه سطح بازرسی شدند.

قبل از آندایزینگ، بازرسی بر ویژگی‌های ابعادی و آماده‌سازی سطح متمرکز بود. پس از آندایزینگ، تمرکز به ظاهر و وضعیت دستکاری تغییر یافت.

قطعات تکمیل شده برای موارد زیر بررسی شدند:

• تغییر شکل قابل مشاهده قاب؛
• آسیب در اطراف زبانه های برجسته؛
• پلیسه‌ها در داخل دهانه‌های مستطیلی؛
• خراش‌ها یا فرورفتگی‌ها روی سطوح قابل مشاهده؛
• بافت سندبلاست ناهموار؛
• نواقص آندایزینگ یا ناهمگونی رنگ قابل توجه؛
• علامت‌های ناشی از تماس قطعه به قطعه.

از آنجایی که زبانه ها از پروفیل اصلی فراتر می‌روند، در حین دستکاری و حمل و نقل بیشتر در معرض ضربه قرار دارند. بنابراین، قطعات برای کاهش تماس بین سطوح آندایز شده و جلوگیری از آسیب قبل از تحویل، جدا و محافظت شدند.

ماشین‌کاری CNC آلومینیوم سفارشی برای سازه‌های سبک

این پروژه نشان می‌دهد که چرا دشواری ماشین‌کاری را نمی‌توان تنها با ابعاد قضاوت کرد. اگرچه ابعاد قطعه تنها 120 × 40 میلی‌متر بود، دهانه‌های بزرگ، بخش‌های قاب باریک و زبانه های برجسته آن نیاز به روش نگهداری قطعه کار پایدار و فرآیند ماشین‌کاری با ترتیب دقیق داشت.

همچنین اهمیت در نظر گرفتن تصفیه سطح در حین ماشین‌کاری - نه پس از اتمام تولید - را نشان می‌دهد. آماده‌سازی لبه، پولیش دستی، سندبلاست و آندایزینگ همگی پتانسیل تأثیرگذاری بر ویژگی‌های ظریف آلومینیوم را دارند.

ما قطعات آلومینیومی سفارشی را از نقشه‌های 2 بعدی و 3 بعدی ارائه شده توسط مشتری تولید می‌کنیم و از نمونه‌های اولیه، تولید دسته‌ای کوچک و سفارشات تکراری پشتیبانی می‌کنیم. خدمات موجود شامل تأمین مواد، فرز CNC، پلیسه گیری، پولیش، سندبلاست، آندایزینگ، بازرسی و بسته‌بندی صادراتی است.

برای قطعات با قاب باز، براکت‌های دیواره نازک و سایر قطعات آلومینیومی غیر استاندارد، ما بررسی می‌کنیم که هندسه چگونه در حین ماشین‌کاری رفتار خواهد کرد، چگونه پرداخت مورد نیاز بر ویژگی‌های در معرض تأثیر می‌گذارد و چگونه قطعات تکمیل شده باید در حین تحویل محافظت شوند.

درخواست بررسی برای قطعه آلومینیومی شما

اگر پروژه شما شامل قاب آلومینیومی 6061-T6 مشابه، قطعه نصب یا قطعه سندبلاست شده آندایز شده است، نقشه‌های خود را همراه با مقدار مورد نیاز، تلرانس‌ها و مشخصات سطح برای ما ارسال کنید.

تیم مهندسی ما می‌تواند الزامات نگهداری قطعه کار، توالی ماشین‌کاری و پرداخت را قبل از تولید بررسی کند و به شناسایی خطرات احتمالی تغییر شکل یا ظاهر در مراحل اولیه کمک کند.
