Pengecoran Vakum Komponen Struktural Otomotif Kompleks

Pengecoran PU Mirip Nilon untuk Komponen Otomotif Berfitur Ganda dan Tidak Beraturan

Komponen struktural otomotif seringkali menggabungkan lebih banyak geometri daripada ukuran keseluruhannya. Permukaan melengkung, rusuk, bagian yang menonjol, area yang tersembunyi, fitur pemasangan, dan perubahan ketinggian penampang dapat diintegrasikan ke dalam satu komponen.

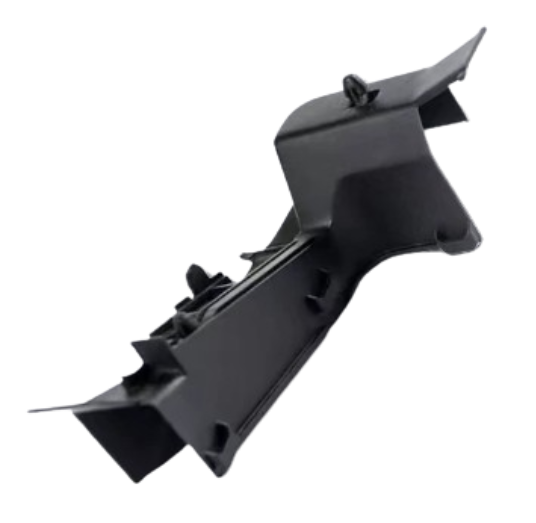

Untuk proyek ini, pelanggan membutuhkan sekitar20 komponen struktural otomotif berwarna hitam. Komponen tersebut memiliki profil panjang yang tidak beraturan dengan banyak transisi melengkung dan fitur yang memanjang ke arah yang berbeda.

Memproduksi setiap komponen dengan pemesinan CNC akan memerlukan pengaturan berulang dan akses perkakas yang lebih rumit. Sebaliknya, kami memproduksi pola induk dan menggunakanpengecoran vakum cetakan silikon dengan poliuretan (PU) mirip nilonuntuk mereproduksi struktur lengkap.

Satu cetakan silikon biasanya dapat menghasilkan sekitar20 komponen, menjadikannya solusi manufaktur bervolume rendah yang praktis untuk jumlah yang dibutuhkan pelanggan.

Detail Proyek

Komponen Struktural dengan Lebih dari Sekadar Lekukan Sederhana

Tantangan manufaktur komponen ini berasal darikombinasi fitur dalam satu struktur berkelanjutan.

Komponen tersebut mencakup badan panjang yang tidak beraturan bersama dengan:

• Profil permukaan yang melengkung dan berubah
• Bagian yang menonjol dan tersembunyi
• Rusuk lokal dan fitur pendukung
• Tonjolan kecil dan struktur pemasangan
• Fitur yang menghadap arah berbeda
• Transisi sempit antara area struktural

Karakteristik ini membuat komponen berbeda dari rumah berbentuk kotak konvensional atau penutup plastik datar.

Ketika pemesinan CNC digunakan, beberapa fitur mungkin memerlukan orientasi, perlengkapan, atau pendekatan perkakas tambahan. Untuk batch sekitar 20 komponen identik, kompleksitas manufaktur yang sama diulang untuk setiap komponen.

Pengecoran vakum memberikan cara berbeda untuk mendekati geometri.

Tangkap Geometri Sekali, Lalu Replikasi

Untuk proyek ini, geometri kompleks pertama kali ditetapkan padapola induk.

Cetakan silikon kemudian dibuat di sekitar pola induk yang selesai, menangkap permukaan melengkung, tonjolan lokal, rusuk, transisi, dan detail struktural lainnya.

Logika produksi menjadi:

Pola Induk Kompleks → Cetakan Silikon → PU Mirip Nilon → Komponen Struktural Berulang

Setelah geometri ditransfer ke perkakas silikon, bentuk kompleks yang sama dapat direproduksi berulang kali tanpa perlu memahat setiap fitur dari stok padat untuk setiap komponen individu.

Untuk komponen bervolume rendah dengan geometri tidak beraturan, pendekatan replikasi ini dapat menawarkan keuntungan biaya yang signifikan.

Pengecoran Satu Bagian untuk Fitur Berarah Ganda

Salah satu manfaat penting dari perkakas silikon adalah fleksibilitasnya selama pelepasan cetakan.

Untuk geometri yang sesuai, ini dapat memungkinkan fitur dengan orientasi berbeda dan undercut lokal untuk dimasukkan ke dalamsatu komponen cor.

Hal itu sangat berguna untuk komponen struktural otomotif ini.

Memproduksi komponen sebagai satu bagian menghindari pembagian desain menjadi beberapa bagian yang lebih sederhana dan menyatukannya setelahnya.

Ini membantu mengurangi:

• Sambungan pengelasan
• Pekerjaan perakitan tambahan
• Variasi keselarasan
• Tumpukan dimensi terkait sambungan
• Area koneksi yang terlihat

Hasilnya adalah komponen struktural yang lebih terintegrasi untuk evaluasi dan perakitan pelanggan selanjutnya.

PU Mirip Nilon untuk Komponen Prototipe Struktural

Sebuahresin pengecoran poliuretan (PU) mirip nilondipilih sesuai dengan persyaratan bahan pelanggan.

PU Mirip Nilon dapat memberikan keseimbangan yang berguna antaraketangguhan, ketahanan benturan, fleksibilitas sedang, dan kekuatan struktural, sambil juga mereproduksi detail cetakan yang kompleks.

Ini membuatnya cocok untuk prototipe struktural otomotif tertentu dan komponen bervolume rendah di mana pelanggan membutuhkan perilaku yang lebih fungsional daripada model kosmetik murni.

PU Mirip Nilon tidak identik dengan PA6 atau PA66 produksi. Di mana pengujian bergantung pada sifat nilon produksi yang tepat, ketahanan suhu, atau standar material otomotif yang ditentukan, bahan manufaktur akhir harus dievaluasi secara terpisah.

Mengapa Jumlah dan Geometri Perlu Dipertimbangkan Bersama

Jumlah rendah saja tidak secara otomatis menjadikan pengecoran vakum sebagai proses terbaik.

Geometri sama pentingnya.

Komponen plastik 20 buah yang sederhana mungkin masih ekonomis untuk dimesin CNC. Tetapi ketika 20 komponen tersebut berisilekukan kompleks, arah fitur ganda, transisi tidak beraturan, dan area akses perkakas yang sulit, pemesinan berulang menjadi bagian yang lebih besar dari total biaya.

Untuk proyek ini, satu cetakan silikon biasanya dapat mendukung sekitar20 pengecoran.

Alih-alih mengulang operasi pemesinan yang kompleks di seluruh batch, pelanggan dapat berinvestasi pada pola induk dan perkakas silikon sekali dan kemudian mereplikasi komponen.

Di situlah keuntungan biaya berasal.

Pengecoran Uretan Bervolume Rendah untuk Komponen Otomotif

Proyek ini menunjukkan aplikasi yang berguna daripengecoran vakum dan pengecoran uretan untuk komponen struktural otomotif yang kompleks.

Strategi manufaktur didorong oleh:

Geometri Tidak Beraturan + Fitur Berarah Ganda + Konstruksi Satu Bagian + PU Mirip Nilon + Sekitar 20 Komponen

YS Precision mendukung pengecoran vakum bervolume rendah untuk komponen struktural otomotif kustom dan komponen plastik kompleks lainnya.

Kirimkanfile CAD 3D Anda, jumlah yang dibutuhkan, persyaratan bahan, dimensi kritis, dan aplikasi yang dimaksud. Kami dapat meninjau geometri dan mengevaluasi apakah pengecoran vakum, pemesinan CNC, atau proses manufaktur lain lebih cocok.
