5-осевое станковое обработки алюминиевых деталей 6061-T6 для оборудования автоматизации

Это...6061 проект по обработке алюминия с помощью ЧПУОколо 400 отдельных компонентов для оборудования автоматизации, готовые части которых были отправлены в Канаду.

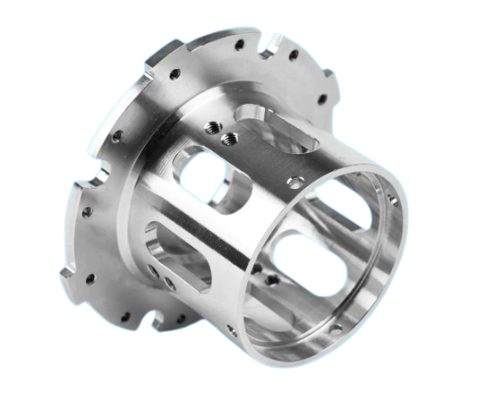

Каждая часть измеряет около150 × 150 × 200 ммКонструкция сочетает в себе открытую цилиндрическую раму с большими боковыми окнами, внутренними круговыми элементами, высокоточными отверстиями, радиальными отверстиями и натянутыми элементами вокруг корпуса.

Выбранные точные отверстия требуют измерения в пределах+0,02 мм согласно чертежу заказчика, в то время как другие критические габариты определяются± 0,05 мм.

Проблема заключалась не в том, чтобы просто изготовить сложную форму.Большое количество материала должно было быть удалено, в то время как особенности на разных сторонах оставались доступными и критические отверстия оставались постоянными на протяжении всего производстваДля этой геометрии,5-осевое CNC-обработкаобеспечивает практический путь производства.

Подробности проекта

Обработка вокруг открытой цилиндрической рамы

Открытая цилиндрическая структура отличает эту часть от типичного механического корпуса или скобки.

Большие окна прорезаны по нескольким сторонам тела, оставляя ребра между круглыми концами.радиальные отверстия и монтажные элементы, обращенные в разные стороны.

Это создает проблему доступа к инструментам.

Особенности на конечных поверхностях могут быть достигнуты обычным способом, но отверстия вокруг окружности требуют различных направлений обработки.Повторяющееся удаление и перезагрузка рабочей части добавляет больше настроек к части, которая уже имеет несколько функциональных особенностей.

Использование5-осевое CNC-обработка, компонент может быть проиндексирован, чтобы привести эти различные области в подходящие положения резки.Это особенно полезно для радиальных отверстий и натянутых элементов, распределенных вокруг цилиндрического тела.

Для этого проекта преимущества пятиосной обработки просты:лучший многонаправленный доступ с меньшим количеством ненужных настроек.

Большие окна меняют деталь при обработке

Оконченный компонент относительно открыт, но он не начинается так.

По мере удаления материала для формирования больших боковых окон и внутренних областей оставшаяся алюминиевая рама становится менее жесткой.Таким образом, условия обработки меняются по мере приближения деталя к его окончательной форме..

Это необходимо учитывать при определении порядка операций.

Вместо того, чтобы сначала удалить весь материал, можно организовать грубость и отделку, чтобы важные круговые поверхности и точные элементы были обработаны в подходящих условиях.

Это важное соображение дляАлюминиевые каркасы, обработанные с помощью ЧПУОконченная геометрия может выглядеть простой и легкой, но путь, используемый для достижения этой геометрии имеет значение.

Точные сверлильники: изготовление одного отличается от изготовления 400

Выбранные точные отверстия на этой части требуют измерения в пределах+0,02 мм согласно чертежу.

Для обнаружения или установки отверстия небольшое изменение измерений может иметь большее значение, чем для отверстия общего просвета.

Это особенно актуально, когда потребность составляет около 400 штук.

Режущие инструменты постепенно изнашиваются во время производства.

Для этих критических особенностей,прецизионная обработка отверстияЦель состоит в том, чтобы выявить постепенные изменения, прежде чем они затронут большее количество деталей.

Другие критические габариты контролируются± 0,05 ммсогласно чертежу заказчика.

Из машиностроимой части в повторяющийся производственный процесс

Создание нескольких прототипов доказывает, что геометрия может быть произведена.

Заказ на 400 штук задает другой вопрос:

Может ли один и тот же результат сохраняться на протяжении сотен циклов обработки?

При таком количестве повторяемость светильников, срок службы инструмента и стабильность процесса становятся частью плана производства.

Перед производством мы рассматриваем требования клиента.3D CAD-модель, 2D-рисунок, спецификация материала и критические габаритыЗатем последовательность обработки разрабатывается вокруг фактической геометрии, а не применяется стандартный процесс к каждой алюминиевой части.

После того, как первые детали подтверждают путь обработки, основное внимание уделяется сохранению стабильности процесса на протяжении всей партии.

Вот гдеПроизводство с использованием станков с ЧПУотличается от разовой работы с прототипами.

Структурная часть 6061-T6 для оборудования автоматизации

6061-T6 обычно используется для автоматического оборудования, потому что он сочетает в себе хорошую обработку, полезную прочность и относительно небольшой вес.

Эти характеристики хорошо подходят для открытой конструкции: цилиндрический корпус обеспечивает основную структуру, а большие окна создают свободное пространство и устраняют ненужную массу.

Точные отверстия, натянутые отверстия и радиальные элементы обеспечивают места для установки или установки других компонентов в оборудовании.

Части с аналогичными требованиями обычно встречаются в системах автоматизации, роботизированном оборудовании,оборудование и промышленные машины, в которых несколько механических функций должны быть интегрированы в один обработанный компонент.

YS Precision предоставляетCNC-обработка оборудования для автоматизациив соответствии с поставленными клиентом 3D-моделями и 2D-чертежами, от прототипов деталей до повторного производства.
