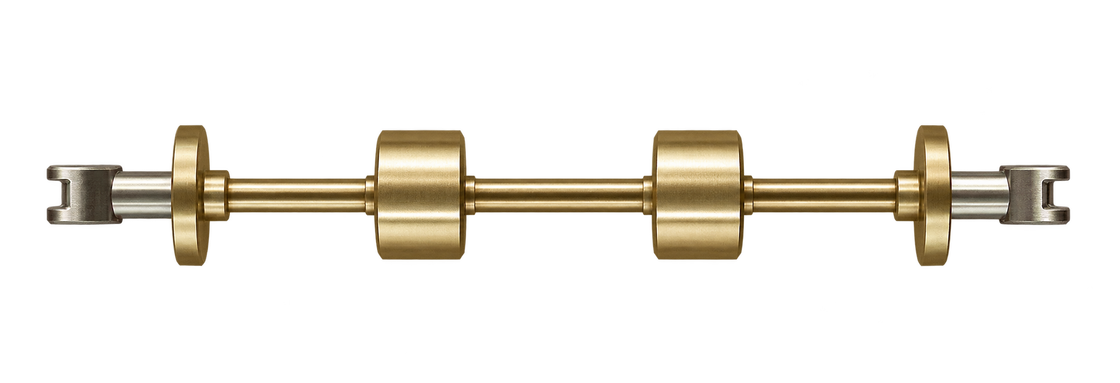

Este componente de latón tiene solo unos 18 x 5 mm, pero varias características mecanizadas se concentran dentro de ese pequeño espacio.
Producida para equipos médicos y enviada a un cliente en los Estados Unidos, la pieza combina un eje esbelto con múltiples diámetros escalonados, hombros y secciones elevadas a lo largo de su longitud. Las características adicionales no rotacionales requieren fresado después del trabajo principal de torneado.
El cliente requirió aproximadamente 8.000 piezas, con dimensiones críticas seleccionadas especificadas en aproximadamente ±0,01 mm.
Para una pieza como esta, el trabajo no se trata simplemente de mecanizar algo pequeño. El verdadero trabajo es establecer un proceso repetible que pueda cumplir los requisitos del dibujo en miles de componentes.
| Artículo | Detalles |
| Industria | Equipos médicos |
| Material | Latón |
| Tipo de pieza | Hardware de precisión personalizado / Eje pequeño |
| Tamaño aprox. | 18 x 5 mm |
| Cantidad de pedido | Aprox. 8.000 unidades |
| Proceso de mecanizado | Torneado + Fresado CNC |
| Tolerancia crítica | ±0,01 mm en características seleccionadas |
| Geometría principal | Diámetros pequeños, escalones, hombros, secciones elevadas |
| Producción | Hecho según dibujo del cliente |
| Destino | Estados Unidos |
La mayor parte del componente es rotacional, lo que hace que el torneado CNC de precisión sea el punto de partida.
El eje cambia de diámetro varias veces a lo largo de solo 18 mm. Estos cambios crean hombros muy juntos y secciones más grandes que deben permanecer correctamente posicionadas a lo largo de la pieza.
El torneado establece esta geometría básica.
Las características adicionales no redondas se completan luego con fresado. En lugar de tratar los dos procesos de forma independiente, la secuencia de mecanizado se planifica en torno al componente terminado y las referencias definidas en el dibujo del cliente.
Aquí es donde el torneado y fresado CNC funciona bien: la mayor parte del material se maneja de manera eficiente en el torno, mientras que el fresado se utiliza solo donde la geometría lo requiere.
Una longitud total de 18 mm no deja mucha distancia entre las características.
La posición de un hombro, el diámetro del eje o una característica mecanizada secundaria pueden ser individualmente correctos, pero el componente aún debe coincidir con las relaciones dimensionales que se muestran en el dibujo.
Varias dimensiones críticas en este proyecto se especifican en aproximadamente ±0,01 mm.
Nos centramos en esas especificaciones concretas en lugar de describir toda la pieza como un componente de ±0,01 mm. Otras dimensiones se producen y se inspeccionan de acuerdo con sus propias tolerancias de dibujo.
Esto es particularmente importante al cotizar piezas torneadas CNC personalizadas. El tamaño de la pieza por sí solo dice muy poco sobre la dificultad del mecanizado; la densidad de las características, la tolerancia y la relación entre las operaciones suelen decirnos mucho más.
Para un prototipo, hay margen para dedicar más tiempo a establecer cómo se debe mecanizar cada característica.
Un pedido de aproximadamente 8.000 piezas requiere un enfoque diferente.
Una vez que se confirman las primeras piezas, la secuencia de mecanizado debe permanecer lo suficientemente estable para la producción repetida. El desgaste de las herramientas, las condiciones de corte y las tendencias dimensionales se monitorean a medida que continúa el lote, particularmente en torno a las características identificadas como críticas en el dibujo.
El objetivo no es inspeccionar la calidad de las piezas después del mecanizado. Es evitar que el proceso se desvíe en primer lugar.
Esa distinción se vuelve cada vez más importante a medida que aumenta la cantidad de producción.
El latón se mecaniza limpiamente y es muy adecuado para componentes torneados pequeños con múltiples diámetros y mecanizado secundario.
Para este proyecto, eso ayuda a mantener el proceso de corte eficiente en un lote relativamente grande.
Pero no cotizamos una pieza simplemente porque sea "latón de 18 x 5 mm".
El costo real del mecanizado depende del número de cambios de diámetro, acceso a la herramienta, fresado secundario, requisitos de tolerancia y la eficiencia con la que se puede producir el componente repetidamente.
Por lo tanto, nuestras cotizaciones de mecanizado CNC de latón personalizado se basan en el dibujo de ingeniería del cliente en lugar de solo en las dimensiones generales.
Una ruta de mecanizado práctica para este componente incluye:
Preparación del material → Torneado CNC → Fresado secundario → Desbarbado → Inspección dimensional → Embalaje
La operación de torneado crea el perfil del eje y las referencias dimensionales principales. El fresado completa las características que no se pueden generar alrededor del eje de torneado.
Después del mecanizado, las rebabas alrededor de los hombros pequeños y las áreas fresadas deben eliminarse con cuidado. En un componente de solo 5 mm de ancho, el acabado excesivo de los bordes puede afectar una característica mucho más fácilmente de lo que lo haría en una pieza grande.
Las piezas terminadas deben estar limpias, pero la geometría establecida durante el mecanizado aún debe permanecer intacta.
Este no es un pasador de catálogo ni un eje de latón estándar.
Es un componente mecanizado a medida producido según los requisitos de ingeniería del cliente.
Esa distinción es fundamental para la forma en que ofrecemos servicios de torneado CNC personalizados.
Los clientes nos envían sus dibujos 2D y modelos 3D, y revisamos el material, la geometría, las tolerancias, la cantidad y cualquier característica que requiera operaciones más allá del torneado convencional.
Algunas piezas permanecen completamente en el torno. Otras requieren taladrado, ranurado, roscado o fresado. Para componentes como este, combinar el torneado con el fresado secundario es la ruta más adecuada.
El proceso se selecciona para la pieza en lugar de forzar cada dibujo en el mismo método de mecanizado.
YS Precision fabrica piezas torneadas CNC personalizadas para equipos médicos y otras aplicaciones industriales, desde prototipos hasta producción por lotes repetida.
El trabajo típico incluye ejes pequeños, pasadores, manguitos, casquillos, espaciadores, componentes roscados y otros herrajes de precisión basados en dibujos.
Mecanizamos latón, acero inoxidable, aluminio y otros materiales especificados. Cuando un componente torneado también contiene planos, ranuras, agujeros transversales u otras características no rotacionales, podemos combinar torneado CNC con fresado o mecanizado de torneado-fresado para completar la pieza.
Para componentes de precisión pequeños, nuestra cotización se basa en lo que se muestra realmente en el dibujo: material, características, tolerancias críticas y cantidad requerida.
Esta pieza de latón para equipos médicos mide solo 18 x 5 mm. Lo que define el proyecto no es su tamaño, sino lo que tiene que caber dentro de esas dimensiones.
Varios diámetros torneados y hombros están muy juntos. Las características adicionales requieren fresado. Las dimensiones seleccionadas se controlan a aproximadamente ±0,01 mm, y el proceso de mecanizado completo debe seguir siendo repetible en aproximadamente 8.000 piezas.
Esa es una razón típica por la que los clientes buscan un proveedor de torneado y fresado CNC personalizado en lugar de una fuente de herrajes torneados estándar.
Si tiene un eje pequeño, pasador o componente de latón personalizado similar, envíenos el dibujo junto con el material, la cantidad y las tolerancias críticas. Podemos revisar las características reales antes de recomendar la ruta de mecanizado y preparar una cotización.
