303 Pièces de moulin à tour CNC en acier inoxydable à diamants

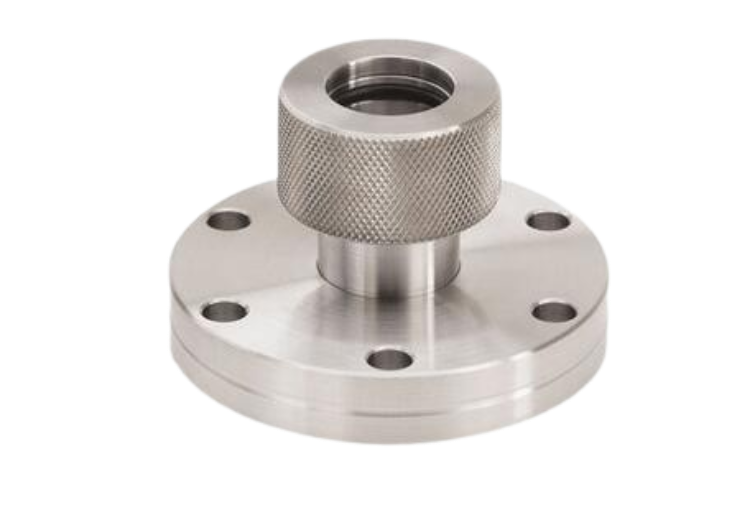

Cette coutumePartie usinée par CNC en acier inoxydableIl s'agit d'un composant qui est fabriqué pour des équipements de nouvelle énergie et fourni à un client au Canada.45 × 45 × 30 mm, avec des ordres répétés d' environ3,000 pièces par lot.
Sa géométrie combine des caractéristiques qui ne peuvent pas être gérées efficacement comme un simple travail de tour.plusieurs trous montés sur la face et une proéminenteune surface extérieure en diamants.
Les caractéristiques concentriques sont produites principalement par tournage CNC, tandis que le motif de trou de montage nécessite un forage ou un fraisage supplémentaire.
Cette combinaison rend le composant bien adapté pourMachinerie à tourner à commande numérique, où le tournage et les éléments secondaires sont planifiés autour de la pièce complète plutôt que d'être traités comme des opérations indépendantes.


Détails de la partie et de la production

Il s'agit d'un composant fabriqué sur mesure, dont les dimensions, la position des trous, la géométrie interne et les exigences de grincement sont conformes au dessin technique du client.


Pourquoi cette pièce n'est pas seulement un tour CNC

Le diamètre de la bride, le boss soulevé, les épaules, les faces d'extrémité et l'oreiller central partagent une ligne centrale de rotation.tournage CNC de précision.
Les trous de montage sont différents.
Ils sont répartis autour de la face de la bride, loin de l'axe de rotation principal, de sorte qu'une autre direction d'usinage est requise.Ces caractéristiques peuvent être complétées par l'usinage à l'usine de tournage ou par une opération secondaire coordonnée.
La question de la fabrication n'est donc pas simplement:
On peut tourner la pièce?
Il s'agit de savoir si le tournage, l'usinage des trous et le grincement peuvent être organisés en une voie de production stable pour environ 3 000 pièces.
Cette distinction est importante lorsqu'un prototype passe à la production répétée.


Le schéma de la fente doit fonctionner comme un schéma

Pour un composant de type bride, vérifier le diamètre de chaque trou individuellement ne dit pas tout.
Les trous de montage doivent correspondre au composant d'accouplement.le diamètre du cercle de boulons, l'espacement angulaire et la relation avec le trou central;Tout cela peut influencer l'assemblage.
Cela rend le centre de forage une référence d'usinage et d'inspection utile pour les caractéristiques environnantes.
Plutôt que de considérer la bride comme une pièce ronde avec plusieurs trous, nous traitons le motif de forage, de bride et de trou de montage comme une géométrie liée.
Lorsque ces relations sont identifiées comme critiques sur le dessin, elles peuvent être incluses dans les exigences d'inspection du projet.


Le diamant a besoin de sa propre spécification

La section cylindrique supérieure est définie par unune surface en diamants, l'un des traits les plus distinctifs de cette partie.
Le grenaillage n'est pas simplement une finition décorative, mais, selon la conception du produit, il peut fournir une adhérence ou une autre surface de contact fonctionnelle.
Pour les devis et la fabrication, il se peut que le simple fait de dire "knurl this area" ne fournisse pas suffisamment d'informations.
Lorsque le dessin est important sur le plan fonctionnel, il convient de définir idéalement des éléments tels que:

• Modèle Knurl
• Le tonnerre
• Longueur en rouleaux
• Diamètre fini requis
• Toute exigence en matière d'apparence

Ces détails influencent l'outillage et la planification de l'opération de grenaillage.
Il faut également maintenir un motif cohérent sans marquer inutilement les surfaces lisse-machinées adjacentes.
Pour les clients acheteursPièces CNC en rouleaux, y compris ces exigences sur le dessin peuvent réduire l'incertitude lors de la cotation et de la production.


Pourquoi l'acier inoxydable 303 convient- il bien à cette pièce

Le matériau spécifié est:303 acier inoxydable.
Le 303 est couramment utilisé pour les composants usinés car sa composition lui donne une meilleure usinabilité que beaucoup d'autres aciers inoxydables austénitiques.Ceci peut être utile pour un composant nécessitant plusieurs opérations d'usinage, y compris le tournage externe, l'usinage interne, le forage et le grenaillage.
Pour une production d'environ 3 000 pièces, la machinabilité peut influencer la durée de vie de l'outil, le temps de traitement et la stabilité du processus.
Cependant, la sélection des matériaux devrait toujours être déterminée par l'application.
Nous fabriquons selon la qualité du matériau indiquée sur le dessin du client.


Protéger le Knurl fait partie de la production

Une fois le diamant formé, il doit encore être débouché, nettoyé, inspecté et emballé.
Cela crée une considération de manutention qui n'existe pas exactement de la même manière sur un arbre tourné lisse conventionnel.
Un contact incontrôlé entre les pièces peut marquer les faces de la bride ou endommager la surface de la bride surélevée, de sorte que la manipulation doit refléter les exigences réelles de surface du composant.
Pour la production à l'exportation, l'emballage est la dernière partie de ce processus.
L'objectif n'est pas simplement de fabriquer 3 000 pièces acceptables, mais d'avoir ces pièces arrivées au Canada prêtes pour la prochaine opération du client.


Du premier lot à la production répétée

À environ 3 000 pièces par lot, la planification du processus doit équilibrer la flexibilité avec la répétabilité.
Un parcours typique pour ce composant peut inclure:
Préparation du matériau → tournage CNC → usinage des trous → usinage des trous de bride → diamantement → débourrage → inspection → emballage
La séquence exacte dépend du dessin et de l'équipement utilisé.
Les pièces initiales peuvent être vérifiées avant la production complète, et certaines caractéristiques sélectionnées sont surveillées pendant l'usinage selon les exigences d'inspection du projet.
Pour un composant comme celui-ci, l'inspection peut se concentrer particulièrement sur les caractéristiques qui affectent l'assemblage: diamètres tournés, dimensions de l'oreiller, géométrie de la bride, motif du trou et toute dimension de boucle spécifiée.
Le but n'est pas d'inspecter chaque élément plus que nécessaire, mais de contrôler les éléments qui comptent pour le dessin.


Services de tournage CNC de précision et de tournage

YS Precision fournitservices de tournage CNC de précisionpour les composants personnalisés qui nécessitent plus que l'usinage rotatif de base.
En fonction du dessin, notre champ d'usinage peut inclure:

• Machines à tourner par CNC
• Machinerie de tour CNC
• Tournois et fraisages CNC
• Machinerie de tournage
• Perçage et exploitation
• Machinerie de forage interne
• Le grognement
• Machining CNC secondaire

Les pièces typiques comprennent des composants en bride, du matériel en crochet, des arbres, des broches, des boîtiers, des manches, des connecteurs et d'autres pièces métalliques personnalisées avec des caractéristiques à la fois rotatives et secondaires.
Nous usinons de l'acier inoxydable, de l'aluminium, du laiton, du cuivre, de l'acier au carbone et des plastiques d'ingénierie pour les prototypes, les petits lots et la production répétée.


Qu'est-ce que vous devriez inclure dans votre demande?

Si vous recherchez une sourceFournisseur de tournesols CNCpour un composant similaire, envoyez-nous plus que les dimensions globales.
Pour un examen précis de la fabrication, nous vous recommandons de fournir:

• dessin 2D et/ou modèle 3D
• Matériau et qualité
• Quantité de commande
• Tolérances critiques
• Caractéristiques du filetage et du fil
• Exigences relatives au motif du trou de boulon
• Type de knurl, hauteur et diamètre fini
• Exigences en matière de surface
• Exigences en matière d'inspection
• Demandes annuelles ou répétitives attendues

Pour les composants de moulin à rouleaux comme celui-ci, ces détails nous aident à évaluer l'itinéraire de fabrication complet avant le devis.
Envoyez vos dessins à YS Precision pour une revue et un devis sur le tour et l'usinage CNC.
