Aerospace donanımları için özel 303 paslanmaz çelik ocağı işleme

Bir şaftın özellikleri farklı yönlerden işlenene kadar düz görünebilir.

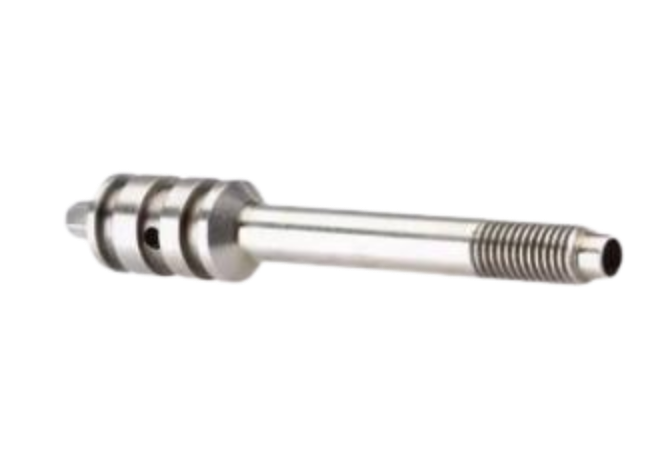

Bu gelenek303 paslanmaz çelik ocağıAerospace donanım uygulaması için üretiliyor ve Almanya'ya ihraç ediliyor.60 × 20 mm, kilit boyutları±0,05 mm.
Geometrisi parça uzunluğu boyunca belirgin bir şekilde değişir: bir ucunda çoklu basamaklı çaplar ve çevresel oluklar, uzun ince bir şaft kesimi, bir yan delik ve birM3 Dış iplikDiğer ucunda.
Profilin çoğu CNC dönüşü için iyi uygundur.CNC döngü makineleriMüşterinin mühendislik çiziminden farklı özellikleri tamamlamanın pratik bir yolu.


Proje Özellikleri

Bu standart bir şaft değil, raf dışı bir bileşenden değiştirilmiştir.


Geometriyi Bir Uçtan Diğerine Okuma

Çukurun bir ucunda oldukça kısa bir bölümde birkaç çap değişikliği ve çevresel oluk bulunur.yan deliğe ve M3 iğneli ucuna ulaşmadan önce daha küçük çaplı şaft.
İşleme bakış açısından, geometri şöyle okunur:
Adımlı Dönüşüm → Çukurlama → Uzun Çubuk Dönüşümü → Yan Çukurlu İşlem → M3 İpleme
Önemli olan, bu özelliklerin bitmiş bileşen üzerinde birbirleriyle nasıl ilişkili olduğu.
Bir omuz, eksenel bir pozisyon oluşturabilir. Bir oluk, başka bir özellikten belirlenmiş bir mesafede oturması gerekebilir.Yan delik sadece şaft boyunca bir yerlerde delinmek yerine döndürülmüş bir referans yüzeyinde bulunabilir.
Birözel işlenmiş as, bu ilişkiler basit özelliklerden oluşan bir koleksiyonu kontrol edilebilir bir bileşene dönüştürür.


İnce Çubuk Bölümü Dönme Stratejisini Etkiler

Uzun merkez bölümü, geometrisinin basit göründüğü için göz ardı edilmesi kolaydır.
Bununla birlikte, oranları kısa bir iğne veya kalın bir kabuğunkinden farklıdır.
Bu nedenle alet seçimi, iş tutumu, kesme parametreleri ve işleme sırası, gerçek şaft geometrisine uygun olmalıdır.
Amaç, işlemi gereksiz yere karmaşıklaştırmak değil, her silindirli bileşen için, oranlarından bağımsız olarak aynı dönüş yöntemi kullanmaktan kaçınmaktır.
Bu önemli bir husus.Keskinlik asansör işleme, özellikle de aynı ana eksenle aynı noktadan birkaç özellik paylaştığında.


Yan Delik Küçük Ama Süreci Değiştirir

Bu bileşenlerin çoğu döner, yan deliği değil.
Dönüştürme, boylam merkez çizgisi etrafında şaftı, omuzları ve olukları üretir.
İşte burada.CNC dönüştürme ve frezelemeİlgili oluyor.
Delik pozisyonu bir omuz, şaft sonu veya başka bir referans özelliğinden kontrol edilirse, işlem planlaması sırasında döndürülmüş geometri ile ilişkisi dikkate alınmalıdır.
Yuvarlak profilleri çapraz delikler, düzlükler, yuvalar veya benzeri eksen dışı özelliklerle birleştiren bileşenler için:Döner değirmen işlemeHer bir işlemin bağımsız olarak ele alınmasından daha entegre bir üretim yolu sağlayabilir.


M3 ipliği, şaft geometrisine aittir

Karşı tarafta birM3 Dış iplik.
M3 standart bir iplik boyutu olmasına rağmen, bu standart bir M3 bağlayıcı değildir.
Filin uzunluğu, bitişik şaft çapı, geçiş geometri ve aksal pozisyon, müşterinin özel tasarımının bir parçasıdır.
Bu ayrım, bileşenin kaynağını belirlerken yararlıdır.
Standart bir vida genellikle boyut ve uzunluk ile belirlenebilir.özel sıvılı çubuktam çizim gerektirir çünkü iplik daha büyük bir işlenmiş geometri içinde sadece bir özelliktir.
Bu parça için, iplik uzun şaft, yan delik, oluklar ve basamaklı uçla birlikte çalışmak zorundadır.


Çizimde gerekirse ±0.05 mm'ye doğru çalışmak

Bu projenin temel boyutları yaklaşık olarak±0,05 mm.
Tüm bileşeni "Ultra hassas" olarak tanımlamak yerine, çizimde gerçekten belirtilen boyutlara odaklanıyoruz.
Tasarıma bağlı olarak, bunlar seçilen şaft çaplarını, omuz pozisyonlarını, oluk konumlarını, iplik ile ilgili boyutları ve yan delik konumunu içerebilir.
Bu özellikle birCNC dönüştürülmüş ve freze edilmiş parçalar, çünkü bitmiş bileşen birden fazla işleme yönünden oluşturulmuş özellikler içerir.
Bu nedenle, denetim, tek bir genel tolerans iddiasına dayanmak yerine çizime ve özellikler arasındaki belirtilen ilişkilere uyar.


303 Çelik Çelik

Belirtilen malzeme:303 paslanmaz çelik.
303, birkaç kesme işlemini içeren bir bileşen için yararlı olan austenit paslanmaz çelikler arasında nispeten iyi bir işleme kabiliyetine sahiptir:
Dönüştürme + Çukurlama + Dış İpleme + Yan Delik İşleme
İşleme özellikleri, bu farklı işlemlerde pratik yonga kontrolünü ve araç performansını destekleyebilir.
Malzeme sınıfı hala bir çizim şartı olarak ele alınmaktadır. 303, 304, 316 veya diğer paslanmaz çeliklerin sadece aynı malzeme ailesine ait oldukları için birbirleriyle değiştirilebilir olduklarını varsaymıyoruz.


Parçanın Çevresindeki Süreci Seçmek

Her özelliği tek bir makineye zorlamak gerekmez, makul olarak önlenebilecekse ek ayarlamalar yaratmanın da bir değeri yoktur.
Bu şahit için olası bir üretim yolu şunları içerebilir:
303 Paslanmaz Çelik Kaynak → CNC Dönüştürme → Adımlı Özellikler ve Çukurlama → M3 İpleme → Yan Delik İşlemleri → Deburring → Denetim
Son dizi tam çizime, miktar ve özellik gereksinimlerine bağlıdır.
AmacıCNC döngü makineleriBu nedenle, işlemin daha sofistike görünmesini sağlamak değil, genel üretim rotasını pratik tutarak her bir özellik için uygun işleme yönünü kullanmaktır.


Havacılık ve endüstriyel bileşenler için özel şahıs işleme

YS Precisionözel şahıs işleme, hassas CNC dönüşüm ve dönüş değirmen işlemeMüşteri çizimlerinden üretilen standart olmayan bileşenler için.
İşimiz aşamalı oçaklar, ipli oçaklar, çapraz delikli oçaklar, hassas iğneler, kollar, kabuklar ve baskı için yapılan diğer donanımları içerir.
Geometriye bağlı olarak, üretim CNC dönüşüm, İsviçre tipi dönüşüm, oluklama, ipleme, sondaj, çapraz delik işleme, CNC frezeleme veya bu süreçlerin bir kombinasyonunu içerebilir.
Makineli paslanmaz çelik, alüminyum, tunç, bakır, karbon çelik ve mühendislik plastiklerini havacılık, otomasyon, tıbbi ekipman, elektronik ve endüstriyel uygulamalar için kullanıyoruz.
Havacılık projeleri için, herhangi bir özel malzeme belgelendirme, denetim veya izlenebilirlik gereksinimleri üretimden önce çizimle birlikte gözden geçirilebilir.


Şaktınız Artık Standart Bir Parça Olmadığında

Standart bir CNC döndürülmüş şaftı esas olarak çapları ve uzunlukları ile tanımlanır.Çoklu basamaklar, oluklar, bir filizli uç ve eksen dışı bir delik, süreç planlaması daha önemli hale geliyor.
Bu bileşen bu tür projeleri temsil ediyor.
Eğer bir kaynak arıyorsanızözel arşın işleme tedarikçisibenzer bir baskı üzerine yapılmış parça için çizimi, malzeme kalitesini, gerekli miktarı ve montajınız için kritik olan boyutları belirtin.Dönmüş ve eksenden dışı özelliklerin nasıl etkileşime girdiğini gözden geçirebilir ve uygun bir işleme rotasını belirleyebiliriz.
YS Precision, mühendislik çizimlerinden özel CNC döndürülmüş ve döngü değirmen bileşenleri üretir ve makineleme standart bir katalog özellikinden ziyade parçanın geometrisine göre planlanır.
